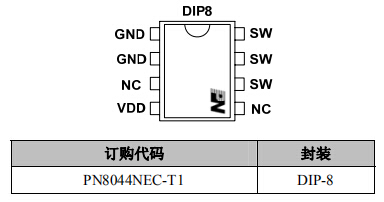

AC-DC非隔离分两种，一种是线性电源，一种是BUCK电路，骊微电子代理的PN8044非隔离AC-DC电源芯片降压电路，采用BUCK拓扑结构，常见于小家电控制板电源以及工业控制电源供电。其典型电路规格包含18V/0.25A、18V/0.3A等，满足六级能效要求。PN8044/集成PFM控制器及650V高雪崩能力智能功率MOSFET，用于外围元器件极精简的小功率非隔离开关电源。PN8044内置650V高压启动模块，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8044的降频调制技术有助于改善EMI特性。

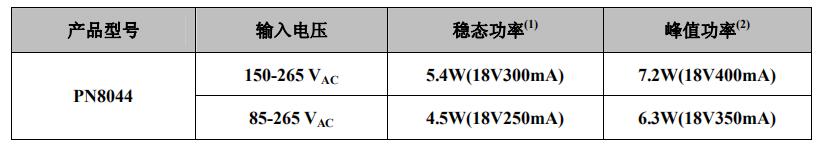

　　PN8044产品特征：■ 内置650V高雪崩能力智能功率MOSFET■ 内置高压启动电路■ 优化适用于18V输出非隔离应用■ PN8044半封闭式稳态输出功率5.4W @230VAC■ 改善EMI的降频调制技术■ 优异的负载调整率和工作效率■ 全面的保护功能过载保护（OLP）过温保护（OTP）欠压保护（UVLO）

　　非隔离AC-DC开关电源芯片因其电路简单、BOM成本低（外围元件数目极少：无需变压器、电感、光耦），电源体积小、无噪音、发热低等特点，可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证，骊微电子广泛应用于非隔离型家电产品和工业产品等。
